實驗簡介：液壓與液力傳動仿真實驗是《液壓與液力傳動》等本科專業基礎課程的重要實驗。基于虛擬仿真實驗，使學生了解各種液壓動力元件、執行元件及控制元件的功能結構、工作原理及組裝和拆卸工藝流程，熟悉每種液壓元件的性能和使用條件；在此基礎上，熟練掌握常見的液壓回路及應用效果，并能根據工程需要設計復雜系統原理圖；其三是通過進行管路連接和簡單的調試，學習并掌握FluidSIM-H、AMESim、MATLAB/SIMULINK軟件的基本使用方法，對系統性能進行仿真分析。
液壓與液力傳動仿真實驗

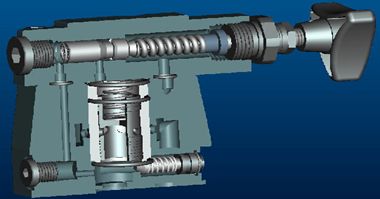

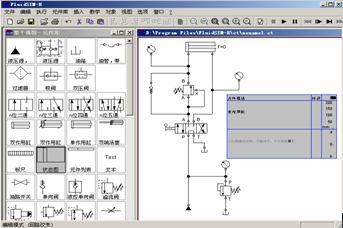

實驗流程：首先按照液壓與液力傳動虛擬實驗說明書，熟悉各種液壓泵、馬達、液壓閥液壓缸等液壓元件的三維立體結構及工作原理，掌握各種元件的主要結構構造和零部件的組成，分析各種零部件的各自作用和設計、制造加工和裝配的注意事項，最后能熟練應用PRO/E軟件對部分液壓元件進行三維建模。其次是熟練掌握各種基本液壓回路的組成及其作用，并能根據工程需要設計較復雜液壓系統。常用基本液壓回路是用液壓元件組成并能完成特定功能的典型回路，對于任何一種液壓系統，不論其復雜程度如何，實際上都是由一些液壓基本回路組成的。通過學習并掌握FluidSIM-H軟件的基本使用方法，能熟練搭建液壓基本回路和復雜液壓系統，可設計和液壓氣動回路相配套的電氣控制回路。彌補以前液壓傳動教學中，學生只見液壓回路不見電氣回路，從而不明白各種開關和閥動作過程的弊病，提高學生對電液壓的認識和實際應用能力。其三是熟悉基于AMESim、MATLAB/SIMULINK的液壓系統建模與仿真。要求學生首先能按照系統結構原理圖選擇液壓元件，搭建液壓系統的回路，然后利用仿真軟件對所建液壓系統進行仿真分析，接著能針對仿真結果找出影響系統性能的的主要因素，最后能提出改進建議并提出設計新方案。
實驗效果：利用二維和三維圖形形象生動地展現出液壓系統中各種元件的結構構造、組裝及裝配工藝流程、工作原理等。讓學生使用FluidSIM-H軟件能搭建液壓系統的基本回路，并能組成復雜的液壓控制系統；采用AMESim、MATLAB/SIMULINK等軟件對搭建的液壓系統進行仿真分析。
